問題描述：

PROTOS-70卷接機在開機時段有一定數量的未涂膠水松紙片排出，若這些紙片不能及時收集，容易隨鼓輪進入搓板或被粘貼在輪槽上，導致掉煙或煙支折皺，造成產品質量缺陷和操作維修人員勞動強度增加。

改進方法：

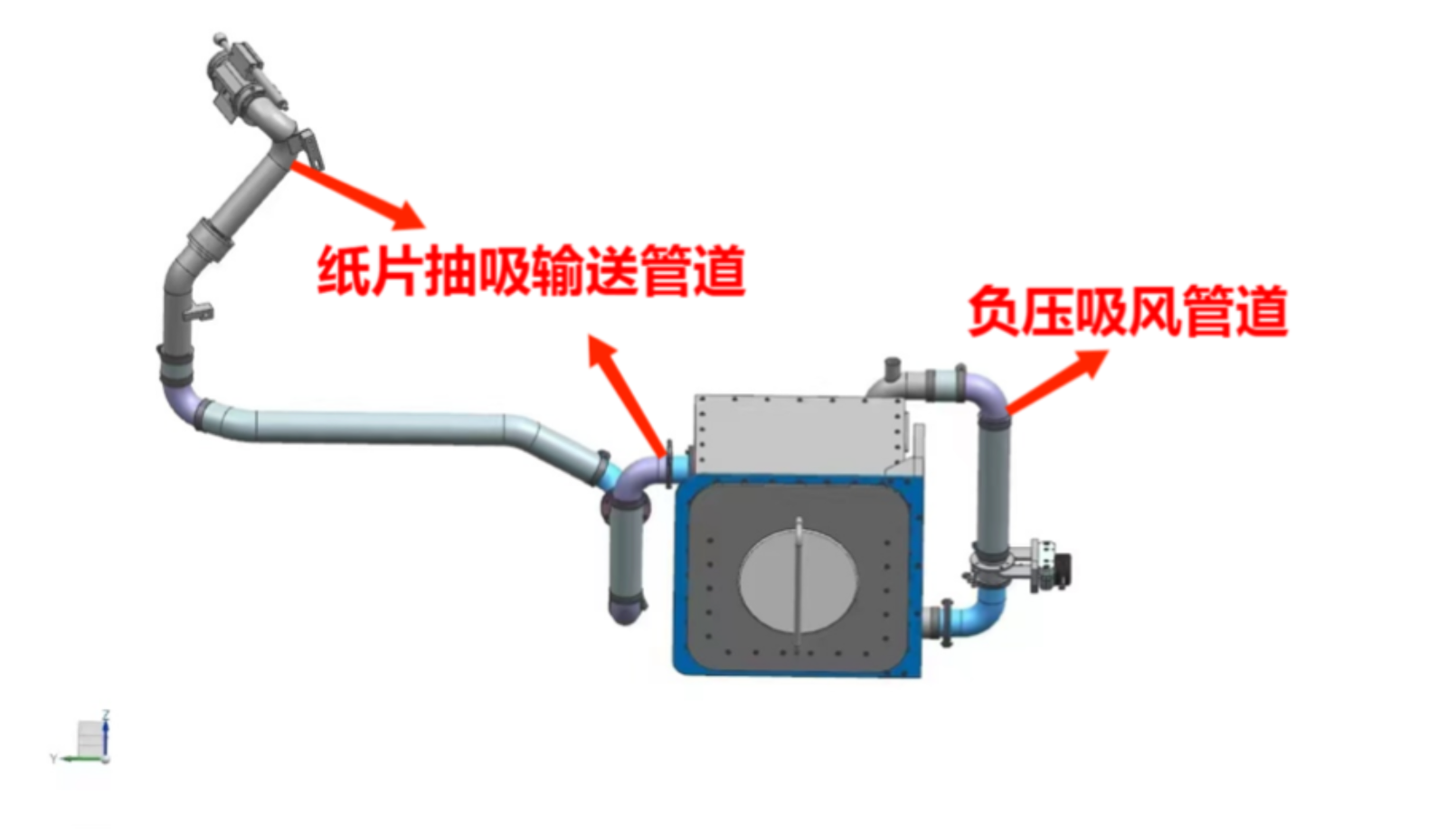

在水松紙切紙鼓輪左下方（搓卷鼓輪上方弧形擋板處）添設一套紙片吸取裝置。該裝置主要由紙片抽吸裝置、抽吸負壓管道系統、紙片分離裝置組成（如圖①），方便紙片分離至收集箱。同時，通過卷接機電信號控制氣動電磁閥，啟動旋轉氣缸來調節或關閉負壓風大小（如圖②）。

改進效果：

新型水松紙片自動抽吸及儲存裝置抽吸力強勁，安裝后可有效將開機階段產生的紙片清理干凈，避免因紙片亂飛引起的卷煙搓接質量缺陷和擠搓板故障，降低了相關人員勞動強度。
