近期，山東中煙工業有限責任公司濟南卷煙廠針對ZB47包裝機組煙包輸送通道堵塞頻次較高的問題，根據設備的工作原理和結構特點，設計了一種商標紙在線破膜裝置和滾輪式煙包夾持機構，效果良好。

原來，ZB47包裝機組在使用覆膜型商標紙時，表面覆有一層油膜，表面光滑度高，膠水不易滲透，經常出現小盒煙包盒蓋側面粘貼不牢的現象，無法保證產品質量；粘貼不牢的煙包向下游機輸送時，易造成煙包輸送通道堵塞，設備頻繁停機，增加了輔材消耗，降低了設備的有效作業率。

為此，濟南卷煙廠卷包車間“真彩”QC小組組建團隊進行課題攻關，有針對性地設計了兩個機構裝置，成功解決了煙包堵塞問題。

商標紙在線破膜裝置利用包裝機的壓碼軸作為動力源，破膜裝置隨壓碼軸一起旋轉，在商標紙第三傳送輥上方對輸送中的商標紙粘膠區進行在線切割，實現對商標紙的在線破膜。其刀刃形狀設計為正四棱錐形的扇形刀片，對商標紙的側面粘膠區進行在線切割，可將商標紙側面粘膠區表層破開，形成若干個倒錐形淺坑，方便膠水滲透進商標紙的基紙內，提高商標紙的膠水滲透性，增加商標紙的粘貼強度。

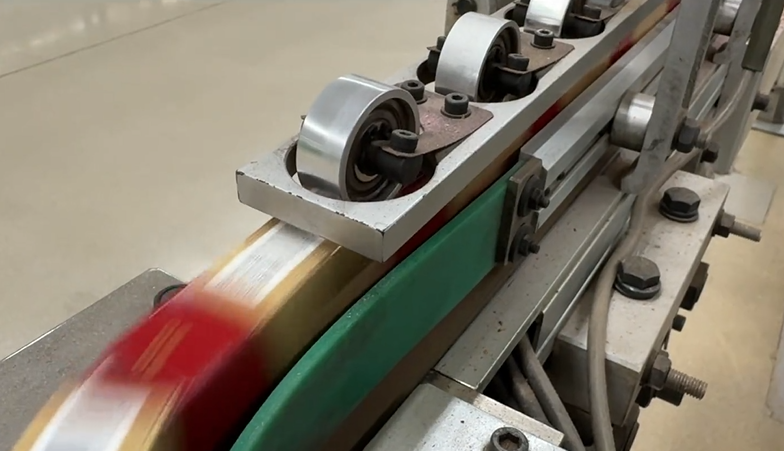

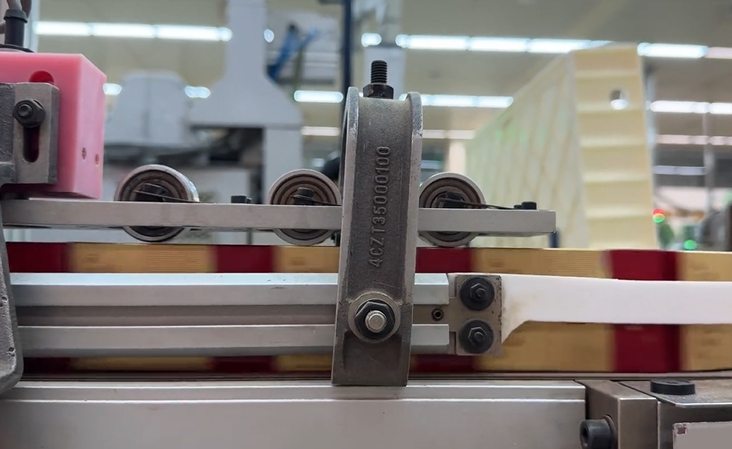

滾輪式煙包夾持機構利用彈簧片和滾輪對煙包側面施加壓力，對煙包側面進行夾持，從而起到夾持煙包防止商標紙側邊彈開的作用。安裝滾輪式煙包夾持機構后，煙包在輸送過程中可以得到有效夾持，提高輸送穩定性，裝置結構簡單，安裝調整方便，在需要導軌長距離輸送產品的領域，具有較高的技術價值。

本課題實施后，ZB47包裝機組煙包輸送通道堵塞頻次由原來的平均56.25次/天降低到了18.25次/天，操作人員排除煙包輸送通道堵塞故障的效率提升了209%，產生經濟效益逾百萬元。

同時，商標紙粘貼質量與煙包輸送系統穩定性也得到明顯提升，為類似行業共性難點問題，提供了強有力的解決方案。?

該課題榮獲2024年中國質量協會一等獎。
